Verificatore PTP

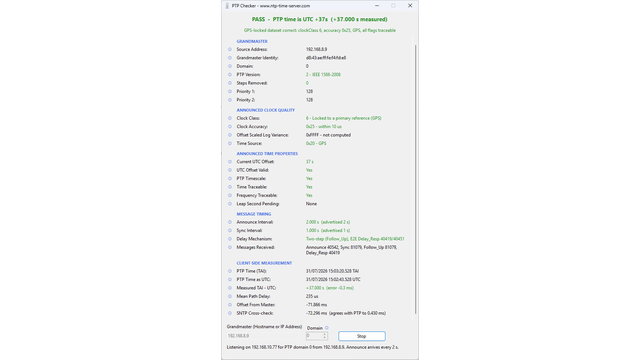

Lo strumento genera un rapporto completo sul vostro grandmaster, comprensivo della classe di orologio annunciata, della precisione dell'orologio e della sorgente di tempo, delle proprietà temporali annunciate, della cadenza dei messaggi e dello scostamento e del ritardo di percorso misurati dal punto di vista del client.

Ogni lettura viene confrontata con un'interrogazione SNTP indipendente, così da poter confermare che la scala temporale PTP funzioni davvero con lo scostamento corretto rispetto a UTC.

Grandmaster:

• Indirizzo di origine : L'indirizzo IP dal quale arrivano effettivamente i messaggi Announce.
• Identità del grandmaster : L'identificativo di orologio di otto byte del grandmaster, solitamente derivato dal suo indirizzo MAC.
• Dominio : Il numero di dominio PTP, da 0 a 255. Ogni dominio è un sistema temporale indipendente sulla stessa rete.
• Versione PTP : La versione del protocollo in uso. La versione 2 corrisponde a IEEE 1588-2008.
• Steps Removed : Il numero di boundary clock tra il client e il grandmaster. Zero significa che il grandmaster viene ascoltato direttamente.
• Priorità 1 : Il primo criterio di spareggio utilizzato dall'algoritmo del miglior orologio master, da 0 a 255. Vincono i valori più bassi. Il valore predefinito è 128.
• Priorità 2 : L'ultimo criterio di spareggio utilizzato dall'algoritmo del miglior orologio master, da 0 a 255. Vincono i valori più bassi. Il valore predefinito è 128.

Qualità dell'orologio annunciata:

• Classe di orologio : Indica in che modo il grandmaster è attualmente riferibile a un riferimento.
  • 6 : Agganciato a un riferimento primario come il GPS.
  • 7 : In holdover, dopo essere stato agganciato a un riferimento primario.
  • 13 : Agganciato a un riferimento specifico dell'applicazione.
  • 14 : In holdover, dopo essere stato agganciato a un riferimento specifico dell'applicazione.
  • 52 e 58 : In holdover e fuori specifica.
  • 248 : Valore predefinito. L'orologio è in corsa libera e non è riferibile ad alcun riferimento.
  • 255 : Solo slave.
• Precisione dell'orologio : La stima del grandmaster stesso di quanto sia vicino al proprio riferimento.
  • 0x20 : Entro 25 ns.
  • 0x21 : Entro 100 ns.
  • 0x22 : Entro 250 ns.
  • 0x23 : Entro 1 us.
  • 0x24 : Entro 2,5 us.
  • 0x25 : Entro 10 us.
  • 0x26 : Entro 25 us.
  • 0x27 : Entro 100 us.
  • 0x28 : Entro 250 us.
  • 0x29 : Entro 1 ms.
  • 0x2A : Entro 2,5 ms.
  • 0x2B : Entro 10 ms.
  • 0xFE : Sconosciuta.
• Offset Scaled Log Variance : Una misura della stabilità dell'orologio del grandmaster. Il valore 0xFFFF indica che il grandmaster non la calcola.
• Sorgente di tempo : Il tipo di riferimento utilizzato dal grandmaster.
  • 0x10 : Orologio atomico.
  • 0x20 : GPS o altro GNSS.
  • 0x30 : Radio terrestre.
  • 0x40 : PTP.
  • 0x50 : NTP.
  • 0x60 : Impostazione manuale.
  • 0x90 : Altro.
  • 0xA0 : Oscillatore interno.

Proprietà temporali annunciate:

• Scostamento UTC corrente : Il numero di secondi di cui il TAI è in anticipo rispetto a UTC. Al momento della stesura sono 37 secondi.
• Scostamento UTC valido : Se il grandmaster afferma che lo scostamento UTC che annuncia è corretto.
• Scala temporale PTP : Se il grandmaster distribuisce la scala temporale PTP, ossia il TAI, anziché una scala locale arbitraria.
• Tempo riferibile : Se il tempo distribuito è riferibile a un riferimento primario.
• Frequenza riferibile : Se la frequenza distribuita è riferibile a un riferimento primario.
• Secondo intercalare in arrivo : Se è annunciato un secondo intercalare per la fine della giornata in corso e in quale direzione. L'ultimo minuto della giornata avrà allora 61 oppure 59 secondi.

Cadenza dei messaggi:

• Intervallo Announce : L'intervallo misurato tra i messaggi Announce, mostrato accanto all'intervallo annunciato dal grandmaster. Il valore predefinito è di 2 secondi.
• Intervallo Sync : L'intervallo misurato tra i messaggi Sync, mostrato accanto all'intervallo annunciato dal grandmaster. Il valore predefinito è di 1 secondo.
• Meccanismo di ritardo : Se il grandmaster opera a un passo o a due passi, e se il ritardo di percorso viene misurato da estremo a estremo o tra pari.
  • Un passo : Il messaggio Sync contiene la propria marca temporale di trasmissione.
  • Due passi : La marca temporale di trasmissione arriva successivamente in un messaggio Follow_Up separato.
  • E2E : Il ritardo di percorso viene misurato fino al grandmaster tramite Delay_Req e Delay_Resp.
  • P2P : Il ritardo di percorso viene misurato collegamento per collegamento tramite Pdelay_Req e Pdelay_Resp.
• Messaggi ricevuti : Un conteggio progressivo di ciascun tipo di messaggio ricevuto durante il test, che evidenzierà eventuali lacune o perdite nello scambio temporale.

Misurazione lato client:

• Ora PTP (TAI) : L'ora recuperata dal grandmaster, sulla scala temporale PTP.
• Ora PTP come UTC : La stessa ora convertita in UTC utilizzando lo scostamento UTC annunciato.
• TAI - UTC misurato : Lo scostamento tra le due scale temporali così come viene effettivamente misurato, con l'errore rispetto al valore annunciato. In questo modo emerge un grandmaster che annuncia uno scostamento UTC errato.
• Ritardo di percorso medio : Il ritardo di rete medio in una direzione tra il grandmaster e il client, calcolato a partire dallo scambio Sync e Delay_Resp.
• Scostamento dal master : Lo scostamento dell'orologio locale rispetto al grandmaster, al netto del ritardo di percorso medio.
• Riscontro SNTP : Una misurazione SNTP indipendente dello stesso host e quanto strettamente concorda con il risultato PTP. Una forte discordanza indica un problema del grandmaster piuttosto che della rete.
